Rodzaje
grzałek:
- kwarcowe
Grzałki kwarcowe są odporne chemicznie na wszystkie kąpiele
poza kwasem fluorowodorowym i fluorkowymi kąpielami do chromowania.
Wobec porównywalnej ceny wypierają stopniowo grzałki szklane i porcelanowe.
Płaszcz kwarcowy może ulec zniszczeniu jedynie w sposób mechaniczny
nie termiczny. Gorącą grzałkę kwarcową można zanurzyć do chłodnej cieczy
bez obawy pęknięcia gdyż szkło kwarcowe jest odporne na tzw. "szok termiczny"
(gwałtowne zmiany temperatury). Posiada pierwszą, najwyższą kategorię
kwaso- i ługoodporności czym przewyższa wszystkie materiały mineralne
(rys. 4), (tab. 1).
Grzałki teflonowe są odporne na wszystkie rodzaje kąpieli,
jako jedyne wytrzymują we fluorkowej kąpieli do chromowania lub w kąpieli
z kwasem fluorowodorowym. Ich wadą jest dość wysoka cena (tab.
1).
- stalowe
Grzałki stalowe, szczególnie ze stali szlachetnych, mogą nadawać
się do kąpieli kwaśnych i alkalicznych. Gatunek stali zależy od rodzaju
kąpieli (rys. 5), (tab. 1).
Grzałki tytanowe ze względu na wysoką cenę tytanu
stosuje się praktycznie tylko do kąpieli szlachetnych. Są odporne na
prądy błądzące, które powodują mikro rozpuszczanie stali szlachetnych
i zanieczyszczanie kąpieli składnikami stopowymi np. chromem. Nie nadają
się do kąpieli silnie kwaśnych.
Grzałki izolatorowe to grzałki, w których przewód uziemiający
odizolowany jest od metalowego płaszcza grzałki specjalną konstrukcją
zabezpieczającą. Oznacza to, że posiadają one całkowicie skuteczną
ochronę przed porażeniem. W razie awarii, na płaszczu nie pojawia
się napięcie. Grzałki te mimo metalowej obudowy, nie powodują przepływu
prądu stałego przez elektrolit (nie ma różnicy potencjałów między ziemią
a zerem). Na ich płaszczach nie odkładają się więc osady metaliczne.
Jest to zaleta typowa dla grzałek z płaszczami kwarcowymi, szklanymi
lub porcelanowymi, a jednocześnie płaszcz jest nietłukący. Seryjnie
stosuje się wyłącznie płaszcze ze stali szlachetnej lub z tytanu.
- o obciążeniu powierzchni 1,5 W/cm2
Grzałki o obciążeniu powierzchni ok. 1,5 W/cm2 zalecane
są do kąpieli, w których na płaszczu grzałki powstają trudno rozpuszczalne
osady pogarszając wymianę ciepła. Rozwiązanie to zapobiega konieczności
częstego czyszczenia i przedłuża czas eksploatacji grzałek.
Zamiast wstawiania zbiorników z krzepnącymi cieczami do budynków
wystarczy te zbiorniki zaizolować i wyposażyć w odpowiednie automatyczne
grzałki.
Grzałki do zbiorników nadają się do bezpośredniego podgrzewania
cieczy w zbiornikach magazynowych, zapasowych itp., w celu uniknięcia
zamarzania, żelowania czy zbrylania. Temperatura do 200°C, moc seryjnie
do 18 kW, napięcie 220/380 V, prąd zmienny 1-, 2-, lub 3-fazowy. Od
góry pionowe nieogrzewane ramię grzałki może być wodoszczelnie zaspawane
ze szczelnie wwalcowanym kablem (IP 68) lub zakończone typową głowicą
PP (PVDF). Produkowane są trzy typy grzałek do zbiorników ze stali szlachetnych,
z tytanu i z teflonu.
- kątowe

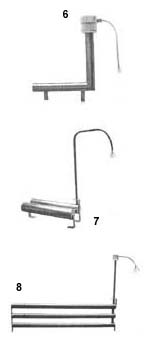

Grzałka kątowa z poziomym ramieniem ogrzewanym
i pionowym nieogrzewanym (rys. 6-8).
Zalety grzałek kątowych:
- szczególnie polecane przy bardzo niskim poziomie cieczy;
- jeśli na pionowe ramię i na przymocowaną do niego głowicę brakuje
miejsca, najlepszą jest odmiana z ramieniem pionowym możliwym do
wygięcia;
- z jednym ramieniem grzewczym (do 7 kW), z 2, 3, 4 ramionami, umieszczonymi
nad sobą lub obok siebie (do 18 kW).
- gwiaździste
Grzałka gwiaździsta w dolnej części zbudowana z krótkich, pionowych
ogrzewanych ramion, których liczba (1-6) zależy od wymaganej mocy grzałki
(rys. 9).
Zalety grzałek gwiaździstych:
- duża moc (do 18 kW - ok. 3 kW na ramię grzewcze) przy niewielkich
wymiarach, łatwe dopasowanie mocy grzałki (liczba ramion) do objętości
cieczy w zbiorniku;
- możliwość pracy grzałki przy niskim poziomie cieczy w zbiorniku;
- łatwość montażu, niewielki otwór montażowy o Ø maks. 220 mm;
- możliwość postawienia grzałki na dnie zbiornika (na stopie dystansowej)
lub zawieszenia grzałki na kołnierzu Ø wewn. 45 mm, ewentualnie na przesuwnej
dławicy do regulacji zanurzenia;
- korzystna cena dzięki konstrukcji umożliwiającej produkcję seryjną;
- tanie pakowanie (grzałka mieści się do prostego kartonu), tani transport.

- podłogowe
Grzałka podłogowa (rys. 10) lub podwieszona (rys. 11,12)
z teflonu.
Grzałki wysokotemperaturowe, typ W lub V, wodoszczelne (IP
68), do pracy do 200°C, gdy dodatkowo występuje silne parowanie;
płaszcze
metalowe (stale i tytan, Ø 25-54 mm). Moc do 5 kW. Napięcie 220 lub
380 V, prąd zmienny 1-, 2- lub 3-fazowy (rys. 13). Odmiana gdy mało
miejsca a potrzebna duża moc - zawieszany grzejnik drabinkowy,
moc do 18 kW (rys. 14).
- patrony grzewcze, grzejniki rurowe i ożebrowane
Patrony grzewcze NÜGA stosuje się do ogrzewania pieców suszarniczych,
podgrzewaczy olejowych, pieców piekarniczych, kotłów warzelniczych,
pieców kąpielowych, płyt prasujących, wędzarni, pieców akumulacyjnych,
parników paszowych, kąpieli z olejami hartowniczymi, ołowiowymi, odtłuszczającymi,
bitumicznymi itp. Oprócz prostych patronów grzewczych stosuje się jeszcze:
- wkręcane grzejniki z termostatem,
- wkręcane grzejniki rurkowe (rurki miedziane niklowane lub tytanowe),
- ożebrowane grzejniki rurowe (rys. 15).
Moc patronów grzewczych została tak konstrukcyjnie rozłożona, że mają
one długą żywotność i są bardzo bezpieczne w użyciu. W typoszeregu wkładów
grzewczych występuje 5 średnic: Ø 32, 36, 39, 45, 57, długość: 220-2000
mm, moc: 400-12000 W.
Patrony grzewcze nadają się zarówno do zabudowy pionowej jak i poziomej.
Do podgrzewania roztworów wodnych do ok. 100°C należy stosować patrony
o obciążeniu powierzchni 1,5-2,4 W/cm2; do podgrzewania tłuszczu, oleju,
smoły, tri itp. patrony o obciążeniu powierzchni 1,5-2,0 W/cm2.
Podstawowe części patronu grzewczego to: ceramiczny wkład grzewczy
i płaszcz ochronny (obudowa), ewentualnie z bryzgoszczelnym kołpakiem
ochronnym (IP65). Ceramiczne wkłady grzewcze mają bardzo wysoką wartość
izolacji i bardzo dobrą odporność na zmiany temperatury. Niektóre rodzaje
patronów mają wytrzymałość na przebicie do 4000 V.
Typ płaszcza ochronnego zależy od sposobu mocowania np. z kołnierzem
do wspawania, z kołnierzem do przykręcania, z końcówką gwintowaną, z
głowicą PP (PVDF). Materiał płaszcza: stal st 35, stal szlachetna 4571,
tytan.
Interesującą propozycją NÜGA są elektryczne grzejniki przepływowe
ze stali szlachetnej lub tytanu, z możliwością bezpośredniego podłączenia
do pompy, gwintowanymi końcówkami montażowymi i oliwkami do węży elastycznych
(rys. 16-18).

|
 |
